Система автоматического подруливания (автопилот) с помощью электроруля

Навигационная система с автоподруливанием это электромеханическая  система, которая может управлять рулевым валом трактора, за счет чего происходит движение трактора по линии с точностью до +/- 2,5 см. Для автоматического  вождения с такой точностью потребуется комплект автоподруливания SNS и
источник отправки корректирующей поправки RTK.

Комплект поставки

Комплект для автоматического подруливания.

Включает:

- установочный комплект для крепления на крышу кабины с двумя антеннами,

- контроллер,

- консоль (дисплей),

- жгут проводов,

- рулевое колесо,

- электромотор.
Имея комплект автоподруливания SNS, получение RTK поправки для вождения по линии с точностью до +/-2,5 см, можно обеспечить тремя способами:
1. Оформить подписку на получение RTK поправки в одном из государственных предприятий или частной структуре. В должны будете выбрать тариф, проанализировав свои потребности ( на 1 трактор, на несколько тракторов и срок использования). Вас ожидает постоянная оплата при использовании.

2. Дополнить комплект автоподруливания SNS, предлагаемый нами, подключением к местной/переносной  собственной базовой станции.   Как правило, такая базовая станция состоит из радиомодема и приемника УВЧ (приобретается самостоятельно), контроллера, антенны GNSS, штатива и жгута проводов  обеспечивающей устойчивый прием/ передачу на расстоянии до 3км, АКБ. Если протокол передачи Вашего радиомодема общепризнаны, мы сможем доработав ПО нашей консоли и жгут проводов, обеспечить работоспособность и получение RTK.
Маршрутизатор

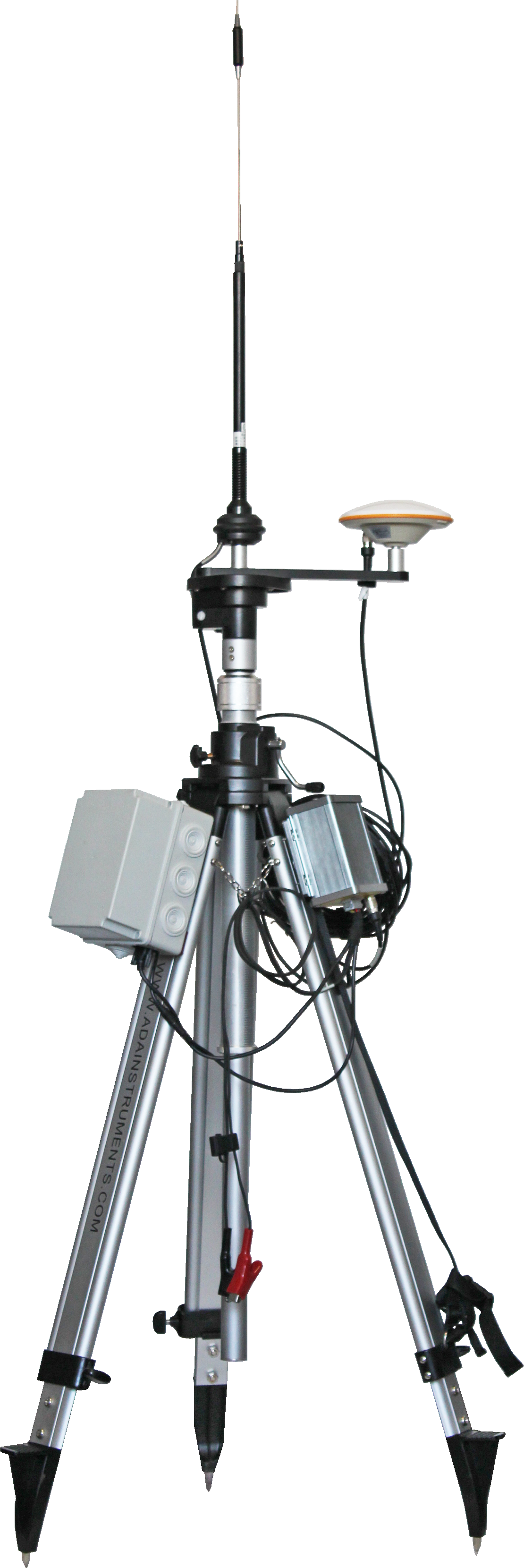

Базовая станция
(приобретается самостоятельно)

3. Дополнить комплект автоподруливания SNS, предлагаемый нами, собственной стационарной базовой станцией,  состоящей из маршрутизатора подключенного к интернету 4g или проводному (приобретается самостоятельно), контроллера, антенны GNSS, штатива и жгута проводов. Установив эту небольшую конструкцию на крыше здания, Вы получите неограниченную по времени и количеству подключений возможность получения поправки RTK каждым Вашим трактором.

Подробно о составляющих комплекта

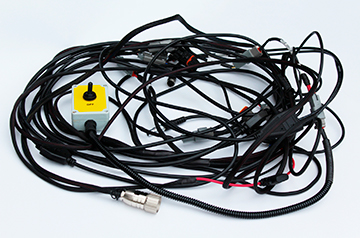

Жгут проводов для автоматического подруливания
Жгут проводов для подключения системы автоматического подруливания к АКБ через предохранитель, тумблер вкл/ выкл. (опция - с возможностью подключение УВЧ приемника)

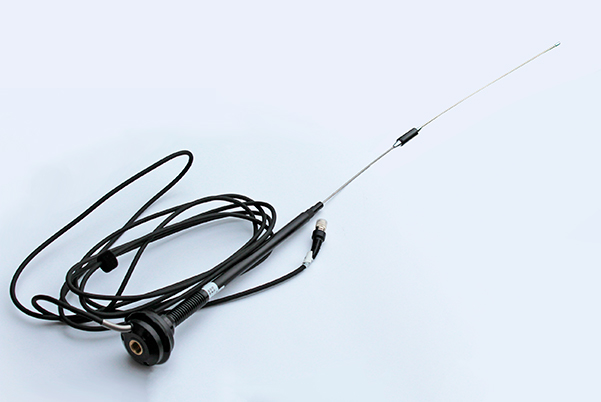

Удлиннитель для УВЧ антенны при монтаже на кабину трактора

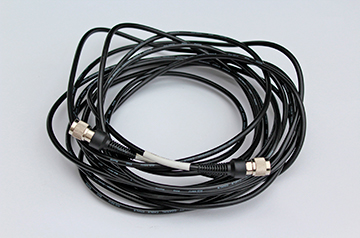

Удлиннитель 3,5 метра

Вариант использования использования электромеханического руля при полевых работах

Автовождение в темное время суток (ночное вождение)



Видео реального вождения в поле используется поправка RTK. Точность до 2,5 см

ВЫСОКАЯ ТОЧНОСТЬ
Работаем с точностью до +/-2,5см. Высокая точность работ обеспечивается качественными датчиками. отслеживающими положение машины по трем осям
ШИРОКИЙ ОХВАТ
Автоматическое подруливание осуществляется без использования рук. Удобное решение для отечественной и импортной сельскохозяйственной техники
МОБИЛЬНОСТЬ СИСТЕМЫ
Система легко монтируется, портативна и при необходимости в течении 40 минут легко переставляется на другую технику
ОПЫТ
Устанавливается путем замены рулевого колеса без необходимости вмешиваться в гидравлическую систему трактора
ЛЮБОЕ ВРЕМЯ
Удобно работать в любое время суток
ЗАПИСЬ ИСТОРИИ
Ведется запись истории полей
Предоставляем самые передовые, высококачественные решения для систем автоматического рулевого управления тракторов по доступной цене. Система позволяет значительно повысить эффективность и качество работы, ощутимо сократить степень усталости водителя, и работать в штатном режиме даже в суровых условиях.

В системе используется новейший интегрированный контроллер управления, который легко установливается и быстро калибруется.

Консоль с большим многообразием разъемов и встроенным модуль позволяет пользователям получать сигналы от различных базовых станций сети, локальных RTK-сетей или базовых станций GNSS RTK. Кроме того, она поддерживает, при использовании на нескольких транспортных средствах,  простое переключение между несколькими тракторами при переустановке, а конкретные полевые данные, могут быть общими для всех.

Двойная спутниковая антенна + модуль позиционирования Unicorecomm UM482 + контроллер наведения GNSS в сочетании с запатентованным геометрическим алгоритмом обеспечивает точность автоматической системы рулевого управления в пределах 2,5 см, что позволяет получить высокую точность навигации при вспашке, посеве, опрыскивании и уборочных работах.
Разработка решений под конкретные условия использования: управление сеялкой точного высева, разбрасывателем удобрений, пресс-подборщиком, дооборудование комбайна, установка гидравлического управления рулем на тракторы.
