Система автоматического подруливания с гидравлическим приводом

Навигационная система подруливания с гидроприводом предназначена для автоматического вождения с точностью до 2,5 см, и может автоматически управлять рулевым валом трактора, за счет чего и происходит автоматическое вождение.

Подруливание осуществляется без использования рук.

Система совместима с большим количеством моделей отечественной и импортной сельскохозяйственной техники и обеспечивает высокую точность работ с мгновенной реакцией на отклонение от заданного направления. Удобно работать в любое время суток.

Требуется "врезка" в гидравлическую систему управления рулевым механизмом транспортного средства.
Возможна перестановка на другое транспортное средство, что требует проработки и времени.

В основном используется как OEM комплект.

Комплект поставки

Комплект для автоматического подруливания.

Включает:

- датчик поворота колес,
- электрогидро-распределитель,

- контроллер управления,

- датчик давления.

Имея комплект автоподруливания SNS, получение RTK поправки для вождения по линии с точностью до +/-2,5 см, можно обеспечить тремя способами:

1. Оформить подписку на получение RTK поправки в одном из государственных предприятий или частной структуре. В должны будете выбрать тариф, проанализировав свои потребности ( на 1 трактор, на несколько тракторов и срок использования). Вас ожидает постоянная оплата при использовании.

2. Дополнить комплект автоподруливания SNS, предлагаемый нами, подключением к местной/переносной собственной базовой станции. Как правило, такая базовая станция состоит из радиомодема и приемника УВЧ (приобретается самостоятельно), контроллера, антенны GNSS, штатива и жгута проводов обеспечивающей устойчивый прием/ передачу на расстоянии до 3км, АКБ. Если протокол передачи Вашего радиомодема общепризнаны, мы сможем доработав ПО нашей консоли и жгут проводов, обеспечить работоспособность и получение RTK.

Базовая станция

(приобретается самостоятельно)

3. Дополнить комплект автополруливания SNS, предлагаемый нами, собственной стационарной базовой станцией, состоящей из маршрутизатора подключенного к интернету 4g или проводному (приобретается самостоятельно), контроллера, антенны GNSS, штатива и жгута проводов. Установив эту небольшую конструкцию на крыше здания, Вы получите неограниченную по времени и количеству подключений возможность получения поправки RTK каждым Вашим трактором.

Подробно о составляющих комплекта

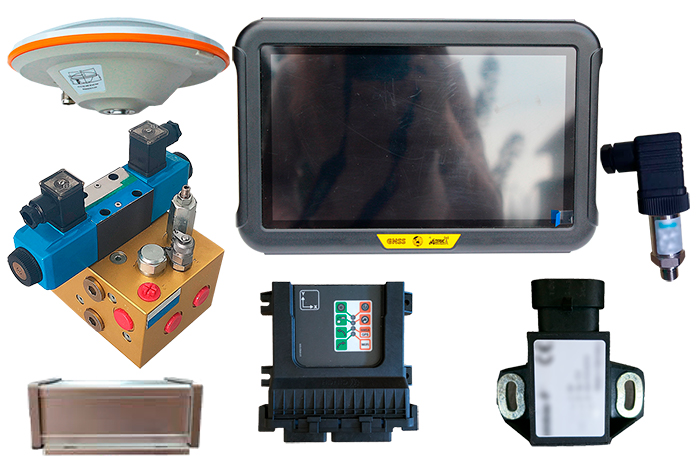

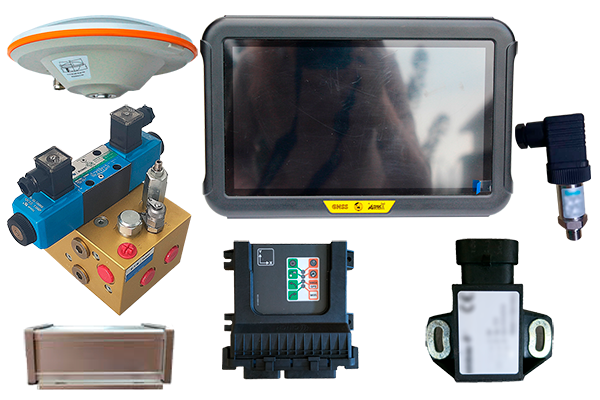

Комплект

Используются комплектующие мировых производителей

Электрогидрораспределитель

Контроллер

Антенна GNSS

Консоль (дисплей)

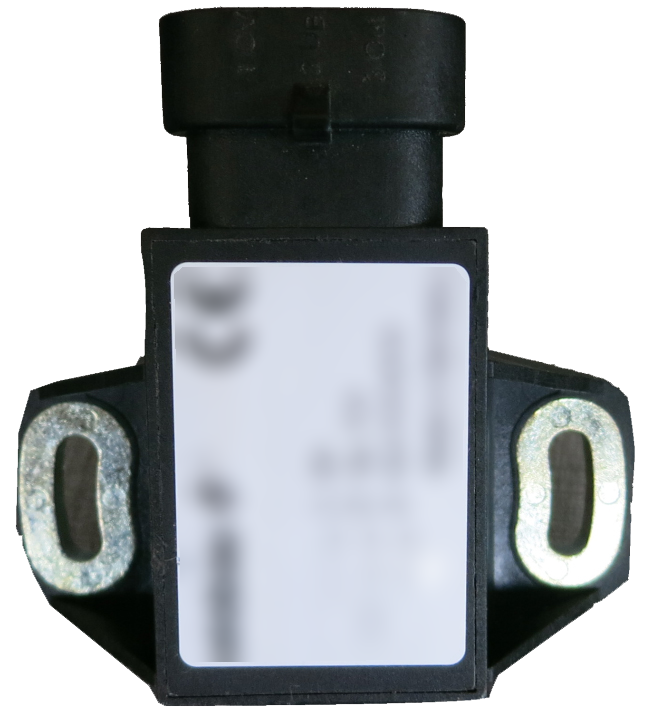

Датчик угла

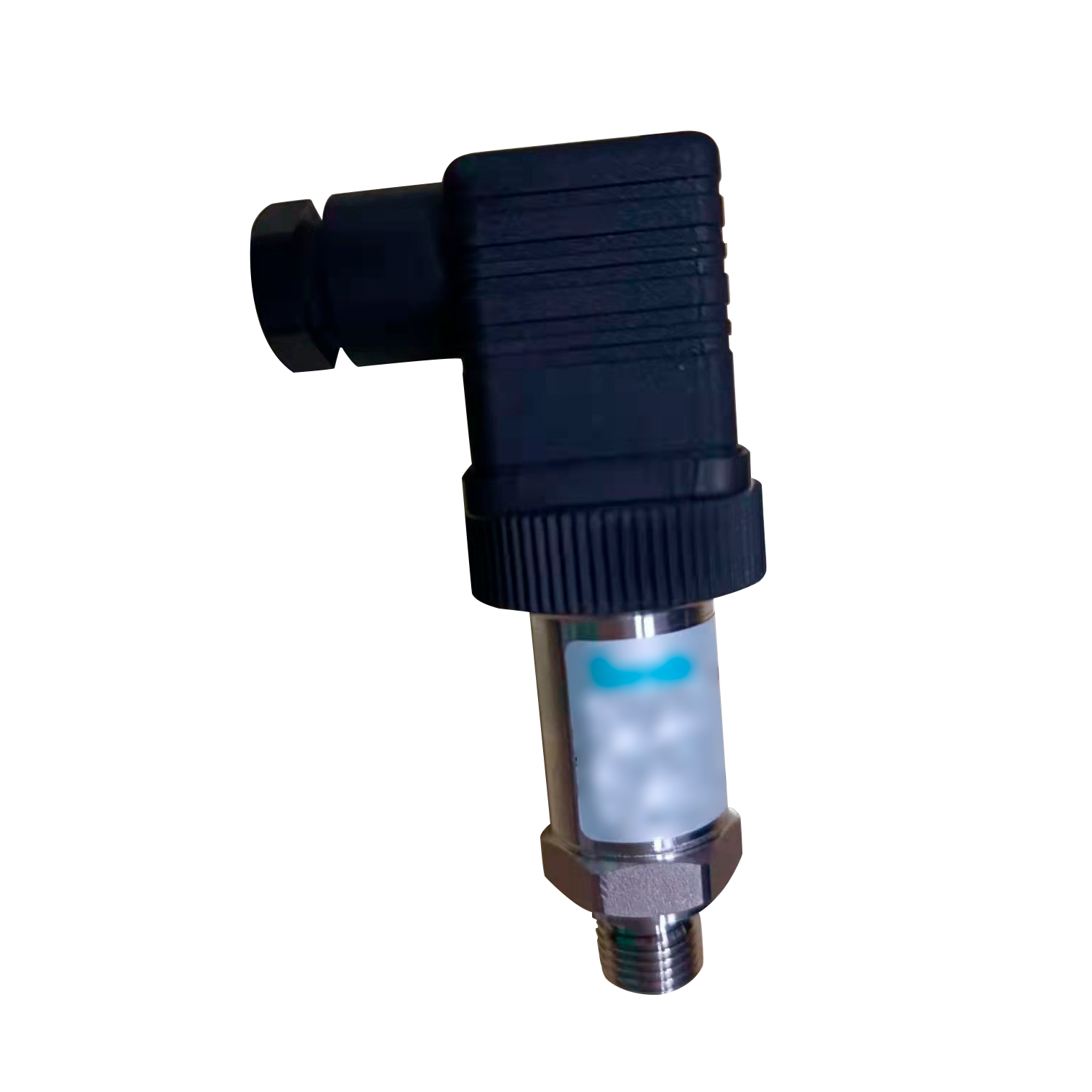

Датчик давления

ВЫСОКАЯ ТОЧНОСТЬ

Работаем с точностью до 2,5см. Высокая точность работ с мгновенной реакцией на отклонение от заданного направления.

ШИРОКИЙ ОХВАТ

Автоматическое подруливание осуществляется без использования рук. Удобное решение для отечественной и импортной сельскохозяйственной техники

МОБИЛЬНОСТЬ СИСТЕМЫ

Система легко монтируется, портативна и при необходимости переставляется на другую технику

ОПЫТ

Требуется "врезка" в гидравлическую систему управления рулевым механизмом транспортного средства.

ЛЮБОЕ ВРЕМЯ

Удобно работать в любое время суток.

Предоставляем самые передовые, высококачественные решения для систем автоматического рулевого управления тракторов по доступной цене. Система позволяет значительно повысить эффективность и качество работы, ощутимо сократить степень усталости водителя, и работать в штатном режиме даже в суровых условиях.

В системе используется новейший интегрированный контроллер управления, который легко установливается и быстро калибруется.

Консоль с большим многообразием разъемов и встроенным модуль позволяет пользователям получать сигналы от различных базовых станций сети, локальных RTK-сетей или базовых станций GNSS RTK. Кроме того, она поддерживает, при использовании на нескольких транспортных средствах, простое переключение между несколькими тракторами при переустановке, а конкретные полевые данные, могут быть общими для всех.

Двойная спутниковая антенна + модуль позиционирования Unicorecomm UM482 + контроллер наведения GNSS в сочетании с запатентованным геометрическим алгоритмом обеспечивает точность автоматической системы рулевого управления в пределах 2,5 см, что позволяет получить высокую точность навигации при вспашке, посеве, опрыскивании и уборочных работах.

Система автоматического подруливания с гидравлическим приводом

Вариант использования использования электромеханического руля при полевых работах
